svg-矢量图形介绍

目录

• 格式参考
• <svg>标签属性
• <g>图层标签
• 属性说明
• <rect>矩形
• <circle>圆
• <ellipse>椭圆
• <line>直线
• <polyline>折线
• <polygon>多边形
• <text>文本
• <path>路径

• 炫彩SVG矢量图形, 目前支持基础图形内容,更多内容开发中
• 支持阿里巴巴图标库SVG图标 https://www.iconfont.cn/
• 支持IconPark图标库 https://iconpark.oceanengine.com/
• 支持AI软件保存的SVG文件(Adobe Illustrator)
• SVG可结合动画系统, 实现动态图形 Animation-动画特效
• SVG操作接口 SVG-矢量图形
• SVG可从文件加载, 也可从字符串加载

格式参考

<svg width="100" height="100" viewBox="0 0 1024 1024">
    <rect x="0" y="0" width="1000" height="1000" fill="#f00"/>
</svg>

设计大小1024*1024像素, 缩小到100*100像素显示, 包含一个矩形,填充红色

<svg>标签属性

<svg width="500" height="200" viewBox="0 0 50 20"/>

width: 显示实际宽度
height: 显示实际高度

• viewBox:(x轴偏移, y轴偏移, 宽度, 高度)


  x轴偏移: 正数往左移动内容, 负数往右移动内容
  y轴偏移: 正数往上移动内容, 负数往下移动内容
  宽度: 设计时内容宽度
  高度: 设计时内容高度


  ---

<g>图层标签

例如:

<svg>
    <g id="图层_1">
        <rect x="0" y="0" width="100" height="100" fill="#f00"/>
    </g>
    <g id="图层_2">
        <rect x="0" y="0" width="100" height="100" fill="#f00"/>
    </g>
</svg>

属性说明

• id: ID标识
• fill: 填充颜色


  例如:
  stroke="none" 不填充颜色
  stroke="#f00" 红色
  stroke="#ff0000" 红色


• stroke: 笔触颜色,描边颜色


  例如:
  stroke="none" 不填充颜色
  stroke="#f00" 红色
  stroke="#ff0000" 红色


• stroke-width: 笔触宽度, 描边线宽


  例如:
  stroke-width="1" 1像素描边
  stroke-width="5" 5像素描边


• font-family: 字体名称


  例如:
  font-family="宋体"
  font-family="微软雅黑"


• font-size: 字体大小


  例如:
  font-size="12"
  font-size="24"

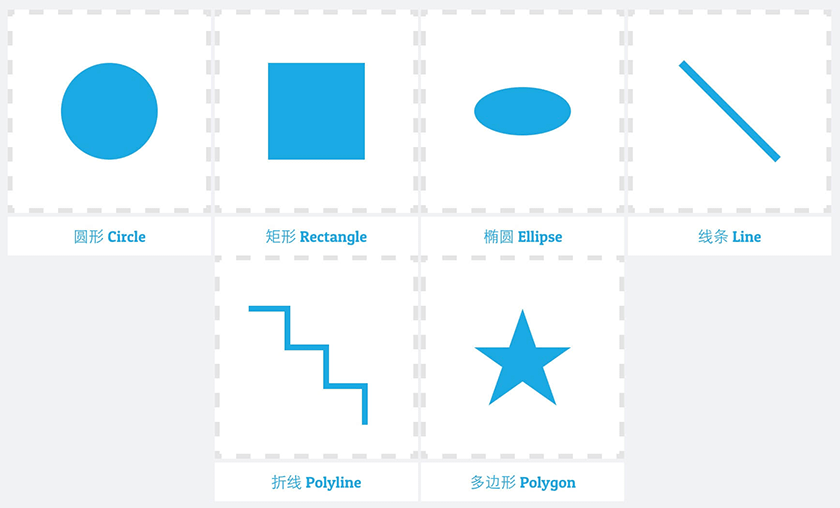

<rect>矩形

<svg>
    <rect x="0" y="0" width="100" height="100" fill="#f00"/>
</svg>

x: x坐标
y: y坐标
width: 宽度
height: 高度

<circle>圆

<svg>
    <circle cx="100" cy="100" r="50" fill="#f00"/>
</svg>

cx:圆心x位置,默认为0
cy:圆心y位置,默认为0
r:半径

<ellipse>椭圆

<svg>
    <ellipse cx="75" cy="75" rx="20" ry="5"/>
</svg>

rx：椭圆x半径
ry：椭圆y半径
cx：圆心x位置, 默认为 0
cy：圆心y位置, 默认为 0

<line>直线

<svg>
    <line x1="10" x2="50" y1="110" y2="150"/>
</svg>

x1：起点的x位置
y1：起点的y位置
x2：终点的x位置
y2：终点的y位置

<polyline>折线

<svg>
    <polyline points="60 110, 65 120, 70 115, 75 130, 80 125, 85 140, 90 135, 95 150, 100 145"/>
</svg>

points: 点集数列，每个数字用空白、逗号、终止命令符或者换行符分隔开，每个点必须包含2个数字，一个是x坐标，一个是y坐标 如0 0, 1 1, 2 2

<polygon>多边形

<svg>
    <polygon points="50 160, 55 180, 70 180, 60 190, 65 205, 50 195, 35 205, 40 190, 30 180, 45 180"/>
</svg>

points: 点集数列，每个数字用空白、逗号、终止命令符或者换行符分隔开，每个点必须包含2个数字，一个是x坐标，一个是y坐标 如0 0, 1 1, 2 2， 路径绘制完闭合图形

<text>文本

<svg>
    <text transform="matrix(1 0 0 1 292 74.1602)" fill="#FF0000" font-family="宋体"; font-size="21">界面无难事, 只要用炫彩!</text>
</svg>

文本支持目前还不完善

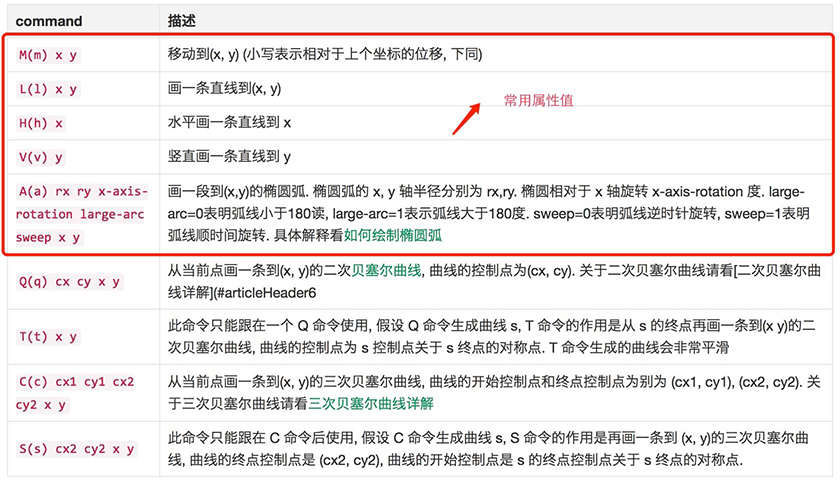

<path>路径

<svg>
    <path stroke="#f00" d="M100 100 H50 V50"/>
</svg>

d: 定义路径
